Gpu Instancing技术

　　一、前言

　　在3D游戏中，制作者希望能够绘制越来越多的场景物体，比如场景中大量的植被(树木，草，花等)，能够给玩家带来更加逼真的体验。但是这对对于设备(尤其是移动端)的性能是个极大的考验，如果使用传统的技术，大批量渲染会导致drawcall增加，fps下降。unity推出了Gpu Instancing技术，这对于大量相同物体的绘制提供了一个新的方案，我们尝试在unity中使用gpu instance 技术。

　　二、静态物体使用Gpu Instance

　　Gpu Instance是一种用来提高渲染大量物体效率的技术，在场景里绘制越来越多的物体，这里面主要涉及两个方面的性能瓶颈，一是cpu对gpu提交数据的次数(包括设置数据buffer，渲染状态以及调用对渲染原语的绘制即drawcall)，二是gpu上的绘制(包括顶点处理和像素绘制)，随着场景物体的提升，cpu和gpu的压力都会上升。目前在一些典型的3D游戏的制作中，我们的经验值是全屏不超过10万个顶点和200个draw call左右，不然对中端机器会有一定压力。

　　为了解决场景绘制效率这个问题，主要有以下几种优化方案：

　　static batching： 即静态合批，静态合批的原理即化整为零，将多个场景物体预先合成一个大的物体进行绘制，unity5的实现就是整合成一个大的vbo，而不整合IBO，一次性提交vbo给gpu，然后并不是把整个vbo都绘制，而是每次需要绘制其中某个某些物体时改变IBO，选择大vbo上的某一段进行绘制。静态合批可以将多个小物体的绘制合并成一个大物体的绘制，减少对渲染状态的改变，它一次并行绘制多个物体，理论上是最快的绘制方法，不过最大的缺点是因为合成新的大vbo需要耗费额外的大量内存，同时不能渲染动态物体，因为合并vbo的时候已经确定顶点数据了，顶点数据不能更改(例如unity5对LOD合批的实现也是讲所有层次的lod都预先合并进去)，另外一个vbo的大小是有限制的，如果物体数量过多，也会被拆成多个绘制。

　　dynamic batching：动态合批，可以解决对顶点数据有变化的物体的合批，它动态的合并vbo进行提交，组建vbo的时间有消耗，为了减少这个消耗，unity对动态合批的vbo大小有限制，以致于很小顶点数的物体才有可能被动态合批。

　　vertex constant instancing：Instancing 是不同于batching的另一种方案，它的原理是对于模型一致的物体，只提交原始的模型的vbo给gpu，然后将每个物体不同的属性单独抽出来组成buffer发给gpu，在显卡中根据这一份vbo和每个物体不同的属性来绘制多个物体，即一次提交，在gpu上绘制多个，对于大量同样模型的物体绘制是一个很好的方案。vertex constant的instancing是利用顶点常量属性来存储这些per instance attributes，但是也需要一个大的vbo存储所有未经顶点变换的相同的n个原顶点数据，在shader里面读取不同的vertex constant内容绘制不同的instance

　　gpu instancing：这是最新渲染api提供的一种技术，如果绘制1000个物体，它将一个模型的vbo提交给一次给显卡，至于1000个物体不同的位置，状态，颜色等等将他们整合成一个per instance attribute的buffer给gpu，在显卡上区别绘制，它大大减少提交次数，它在不同平台的实现有差异，例如gles是将per instance attribute也当成一个vbo提交，然后gles3.0支持一种per instance步进读取的vbo特性，来实现不同的instance得到不同的顶点数据，这种技术对于绘制大量的相同模型的物体由于有硬件实现，所以效率最高，最为灵活，避免合批的内存浪费，并且原则上可以做gpu skinning来实现骨骼动画的instancing。

　　Unity5中实现instance

　　unity中提供了两种使用gpu instance的机制，自动和手动：

　　自动：需要使用unity 标准的standar 或surfaceshader，然后在mat下面的instacne那里打勾，然后unity在条件合适的情况下自动instance，但是注意这种限制非常多，如不能static batch，不能liaghtmap，不能改变mat，不能带动作，不能cull，等等，非常难，详见https://docs.unity3d.com/Manual/GPUInstancing.html

　　手动：通过使用Graphics.DrawMeshInstanced或者Graphics.DrawMeshInstancedIndirect这些底层api。

　　由于unity自动的instance不稳定且不能lightmap等等，于是我们的实现方案是自己用底层api去实现instance，并且自己去实现了支持lightmap和culling的instance。

　　三、带骨骼动画的物体使用Gpu Instance

　　gpuinstancing可以很好的工作在静态物体上，例如草，树。但遗憾的是暂时还无法对骨骼动画使用这个特性。而我们游戏经常使用上百个小兵单位作战，如果可以让小兵使用这个特性，那么对于性能的提升无疑是很可观的。于是有人提出了将动画信息烘焙到贴图中，在shader里面根据贴图设置顶点位置，也就是我们的顶点动画。这样的话，模型就既可以像骨骼动画那样播放动作，又可以使用gpuinstancing合批了。做法也非常简单，就是把Skinmesh变成MeshRender,然后把骨骼和动画信息，记录在一张贴图上，然后把动画的运算放到shader里。 本来这样就可以了，但实际使用过程中却发现了几个问题。

　　1.烘焙的贴图过大，因为为了存储浮点数，必须使用rgbahalf的格式，这个格式每个像素有64个字节，是真彩色的两倍。假设一个小兵有1000个顶点，那么1s的动作就需要1000*64,也就是64000个字节，而正常情况下，我们小兵在2000个顶点左右，动画在5s以上，那么每个动画贴图大概就在2M以上，甚至有可能是4M。而我们有60多个兵种，这样一算竟然有240M。虽然小米超神使用了RGMB来减少每个像素的大小，但那也高达120M的动画贴图了。而我们知道，原始的骨骼动画数据其实只有几百k左右。

　　2.无法计算光照，因为法线始终保持T-pos形态，在shader里面改变顶点位置的时候，无法重新计算法线。为了能够使用正常的光照计算，必须将法线也一起烘焙。幸运的是法线都是单位向量，可以采用rgba存储，但也需要大概1M左右的空间。

　　3.没有动画之间的blend，为了实现blend，必须对两个动作的贴图进行采样，然后lerp。这样会导致shader里放两张4M的贴图，对手游来说还是不小的开销。

　　综上所述，我最终还是采纳了M神的建议，使用了烘焙骨骼信息的方案。

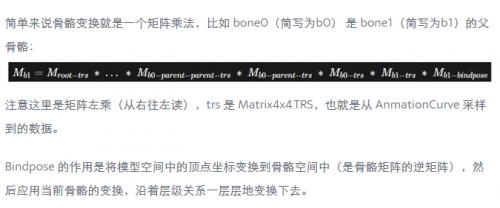

　　来看看原理，烘焙顶点很好理解，就是把位置的值存到贴图中。那么如何烘焙骨骼信息，然后得到顶点位置呢?首先我们要理解骨骼动画的原理，这里引用UWA博客里面的一段话：

　　当然上面的描述很简单，如果想要了解更加详细的推倒过程，可以看Milo大神的书《游戏引擎架构xxx》里面的蒙皮的数学这一章。

　　总之，结论就是从当前骨骼的bindpos一直左乘到根骨骼。

　　代码也非常简单：

　　for (int j = 0; j < bones.Length; j++)

　　{

　　GPUSkinningBone currentBone = bones[j];

　　Matrix4x4 lastMat = currentBone.bindpose;

　　while (true)

　　{

　　if (currentBone.parentBoneIndex == -1)

　　{

　　Matrix4x4 mat = Matrix4x4.TRS(currentBone.transform.localPosition, currentBone.transform.localRotation, currentBone.transform.localScale);

　　if(rootBone.transform != go.transform)

　　{

　　mat = Matrix4x4.TRS(Vector3.zero, Quaternion.identity, go.transform.localScale) * mat;

　　}

　　lastMat = mat * lastMat;

　　break;

　　}

　　else

　　{

　　Matrix4x4 mat = Matrix4x4.TRS(currentBone.transform.localPosition, currentBone.transform.localRotation, currentBone.transform.localScale);

　　lastMat = mat * lastMat;

　　currentBone = bones[currentBone.parentBoneIndex];

　　}

　　}

　　animMap.SetPixel(j * 3, k + 1, new Color(lastMat.m00, lastMat.m01, lastMat.m02, lastMat.m03));

　　animMap.SetPixel(j * 3 + 1, k + 1, new Color(lastMat.m10, lastMat.m11, lastMat.m12, lastMat.m13));

　　animMap.SetPixel(j * 3 + 2, k + 1, new Color(lastMat.m20, lastMat.m21, lastMat.m22, lastMat.m23));

　　if (k == startFrame)

　　{

　　animMap.SetPixel(j * 3, k, new Color(lastMat.m00, lastMat.m01, lastMat.m02, lastMat.m03));

　　animMap.SetPixel(j * 3 + 1, k, new Color(lastMat.m10, lastMat.m11, lastMat.m12, lastMat.m13));

　　animMap.SetPixel(j * 3 + 2, k, new Color(lastMat.m20, lastMat.m21, lastMat.m22, lastMat.m23));

　　}

　　else if(k == curClipFrame1 + startFrame - 3)

　　{

　　animMap.SetPixel(j * 3, k + 2, new Color(lastMat.m00, lastMat.m01, lastMat.m02, lastMat.m03));

　　animMap.SetPixel(j * 3 + 1, k + 2, new Color(lastMat.m10, lastMat.m11, lastMat.m12, lastMat.m13));

　　animMap.SetPixel(j * 3 + 2, k + 2, new Color(lastMat.m20, lastMat.m21, lastMat.m22, lastMat.m23));

　　}

　　}

　　最重要的部分就是生成矩阵的那里。这里有几个注意点，一个是根骨骼可能有多个，那么你只需要将他们共同的父亲放到根节点，把这个其实没有骨骼的节点处理成默认矩阵的情况就可以。第二个是因为贴图采样有可能采样到边缘，为了防止精确度不够引起动画抖动，我前后各多增加了一帧，防止抖动。

　　然后是shader部分：

　　v2f vert(appdata v)

　　{

　　UNITY_SETUP_INSTANCE_ID(v);

　　float start = UNITY_ACCESS_INSTANCED_PROP(Props, _AnimStart);

　　float end = UNITY_ACCESS_INSTANCED_PROP(Props, _AnimEnd);

　　float off = UNITY_ACCESS_INSTANCED_PROP(Props, _AnimOff);

　　float speed = UNITY_ACCESS_INSTANCED_PROP(Props, _Speed);

　　float _AnimLen = (end - start);

　　float f = (off + _Time.y * speed) / _AnimLen;

　　f = fmod(f, 1.0);

　　float animMap_x1 = (v.uv2.x * 3 + 0.5) * _AnimMap_TexelSize.x;

　　float animMap_x2 = (v.uv2.x * 3 + 1.5) * _AnimMap_TexelSize.x;

　　float animMap_x3 = (v.uv2.x * 3 + 2.5) * _AnimMap_TexelSize.x;

　　float animMap_y = (f * _AnimLen + start) / _AnimAll;

　　float4 row0 = tex2Dlod(_AnimMap, float4(animMap_x1, animMap_y, 0, 0));

　　float4 row1 = tex2Dlod(_AnimMap, float4(animMap_x2, animMap_y, 0, 0));

　　float4 row2 = tex2Dlod(_AnimMap, float4(animMap_x3, animMap_y, 0, 0));

　　float4 row3 = float4(0, 0, 0, 1);

　　float4x4 mat = float4x4(row0, row1, row2, row3);

　　float4 pos = mul(mat, v.vertex);

　　float3 normal = mul(mat, float4(v.normal, 0)).xyz;

　　v2f o;

　　UNITY_TRANSFER_INSTANCE_ID(v, o);

　　o.uv = TRANSFORM_TEX(v.uv, _MainTex);

　　o.vertex = UnityObjectToClipPos(pos);

　　o.color = float4(0, 0, 0, 0);

　　o.worldNormal = UnityObjectToWorldNormal(normal);

　　float3 normalDir = normalize(mul(float4(normal, 0.0), unity_WorldToObject).xyz);

　　float frezz = UNITY_ACCESS_INSTANCED_PROP(Props, _Frezz);

　　float3 normalWorld = o.worldNormal;

　　fixed dotProduct = dot(normalWorld, fixed3(0, 1, 0)) / 2;

　　dotProduct = max(0, dotProduct);

　　o.color = dotProduct.xxxx * frezz;

　　return o;

　　}

　　主要就是顶点着色器部分，我们把4x4的骨骼旋转偏移矩阵存在贴图里，因为最后一行是flaot4(0,0,0,1)，为了节省空间，我们只存了3x4大小的矩阵，最后一行在shader里补上。然后直接将矩阵和顶点相乘，就可以得到蒙皮后的顶点位置。而且我们看到，法线也可以这么处理，就可以得到蒙皮后正确的法线。这里还有一个我没有做的功能，就是骨骼权重，其实我将骨骼权重存进了顶点的uv2中，uv2.xy是第一根骨骼的索引和权重，uv2.zw是第二根骨骼的索引和权重，理论上需要将两个骨骼结算的结果加权平均一下，但因为我测试发现精度够了，就少采样一次，节省点消耗。如果有需要，可以自己加上这个加权平均。

　　还有一个未来需要做的，就是动画之间的blend，需要额外增加一个变量控制blend的程度，对两个时刻的动作分别采样计算，然后lerp一下就可以了。

　　我们看看用贴图存储骨骼需要的大小，假设一个小兵有25个骨骼，那么一个骨骼需要4x3个浮点数，也就是3个像素，那么需要75个像素，一个1s的动画，也只需要75*64,大概4800字节而已。而且重要的是我们不受到顶点数的限制，而一个小兵的骨骼正常情况下就是30以内，我们得到了一个可控的合理的结果。

　　四、总结

　　使用Gpuinstance技术能极大的提示游戏的渲染性能，让游戏能够渲染更多的植被和动态物体，提高玩家的游戏乐趣。
