NB-IOT 有三种部署方式,(如下图),接下来咱们就来看一下.

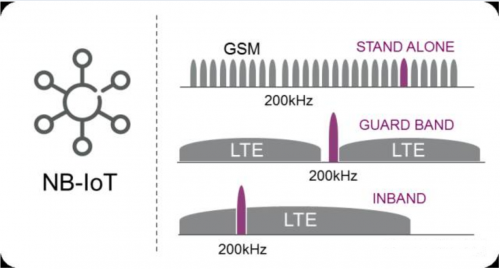

NB-IoT支持在频段内(In-Band)、保护频段(Guard Band)以及独立(Stand-alone)共三种部署方式。
方式一:独立部署(Stand alone operation)简称ST
不依赖LTE，与LTE可以完全解耦
适合用于重耕GSM频段，GSM的信道带宽为200KHz，这刚好为NB-IoT 180KHz带宽辟出空间，且两边还有10KHz的保护间隔。
方式二:保护带部署(Guard band operation)简称GB
不占LTE资源
利用LTE边缘保护频带中未使用的180KHz带宽的资源块
方式三:带内部署(In-band operation)简称IB
占用LTE的1个PRB资源(该资源非任意资源,有些不可用)
可与LTE同PCI，也可与LTE不同PCI，一般来说如果采用的是IB方式，倾向于设置为与LTE同PCI(说明什么问题?一是NB也有PCI，所以同频组网是可行的，不同于GSM，二是PCI也是504个，可以复用LTE的PCI规划，三是PCI的生成、功能基本相同)
三种部署方式具体区别以及性能比较
下面将从频谱、带宽、兼容性、覆盖、容量、时延、终端能耗、产业情况等方面进行比较：
选择不同的部署方式对频率规划有着不同的要求,咱们也简单看一下:
一 NB-IoT采用独立部署(Stand alone operation)方式时比较灵活,可以在GSM/UMTS/LTE网络内部署.

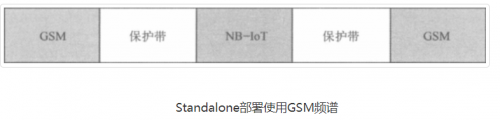

一般使用GSM频谱,NB-IoT基站和GSM基站比例为1:1的话,保护带为100khz,如果比例达到1:3或者1:4的话,保护带为200khz.如下图

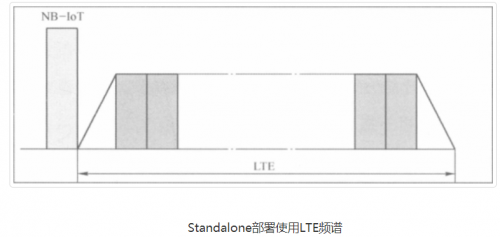

一般使用LTE频谱,在NB-IoT基站和LTE基站比例为1:1的话,LTE频谱保护带需满足1.4MHz空余160KHz,3MHz空余150KHz,5MHz空余250KHz,10MHz空余500KHz,15MHz空余750KHz,
20MHz空余1KHz,当比例达到1:3或者1:4时,LTE频谱5MHz以上带宽需使用LTE内置保护带
,5MHz以下带宽需要200kHz保护带宽.如下图

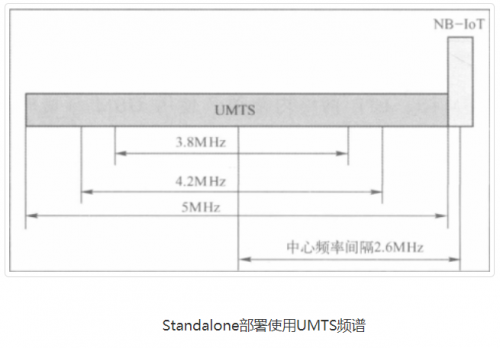

一般使用UMTS频谱,NB-IoT使用频点的中心频率于UMTS的中心频率需要间隔2.6MHz.如下图

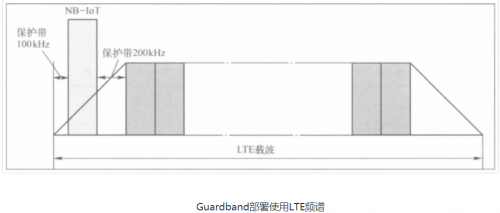

二 NB-IoT采用保护带(Guard band operation)部署方式,LTE载波需要保持在10MHz以上,需严格滤波,LTE保护带需预留500kHz带宽,包括NB-IoT带宽200kHz,向右保护带宽200kHz,向左保护带宽100kHz,如下图
三 NB-IoT采用带内(In-band operation)部署方式,3GPP协议规定Inband部署方式要求LTE系统带宽为3MHz及以上带宽,目前产品仅支持5MHz及以上带宽, Inband部署方式占用LTE的1个资源块 (RB) 。上行推荐配置 在最边缘的RB_上;下行在不同LTE系统带宽时可配置在不同的位置。由于Inband部署方式对现有LTE网络会有较大干扰及容影响,现网暂时不建议使用，在此不再阐述。
总体来说，当存在空余频谱或GSM频谱、 对覆盖要求高,推荐采用Standalone部署方式; 当存在LTE频谱且有演进扩容需求,可考虑采用Inband部署方式(不推荐) ; LTE 10MHz以上频谱且Guardband部署无法律风险的情况,可考虑Guardband部署方式(不推荐) 。
